Узел отбора – это универсальный прибор, позволяющий задавать скорость отбора дистиллята простым поворотом игольчатого крана. Уменьшая проходное сечение трубки отбора, мы уменьшаем скорость оттока. Главным преимуществом такого отбора является высокое качество дистиллята, достигаемое благодаря отбору по жидкости, и не менее важна стабильная работа и удобство использования.

Как это происходит? Пары поднимаются из куба, идут вверх по колонне. В верхней точке колонны-дистиллятора (охладители) пары конденсируются, попадая не сразу в отборную емкость, а в камеру в узле отбора. Камера соединена с игольчатым краном. Через игольчатый кран мы контролируем скорость отбора – от капли до тонкой струйки. Такой принцип работы узла отбора позволяет отбирать дистиллят на одной скорости. На отбор не влияют перепады напряжения, скачки давления воды. Отбор получается стабильный, нет срыва хвостовых фракций, следовательно – чистый, зеркальный продукт, лишенный неприятных запахов и примесей. Функция узла отбора – многократная переконденсация жидкости (принцип работы ректификационной колонны), непрерывный отбор питьевого дистиллята. Это одна из самых лучших схем для дистилляции.

Функция доохладителя в системе узла отбора – охлаждение дистиллята для удобства измерения прочности. (рекомендуемая температура на выходе 20 ºС).

И немного о технических характеристиках!

Гильза для цифрового термометра в этом наборе расположена над чашкой скопления дистиллята. Крепится термометр WT-1 с помощью силиконового ниппеля для установки термометра. Монтируйте щуп термометра только в гильзу, таким образом, чтобы кончик термометра не заходил в чашку в узле и не сбивал показания температуры стекающей сверху флегмой.

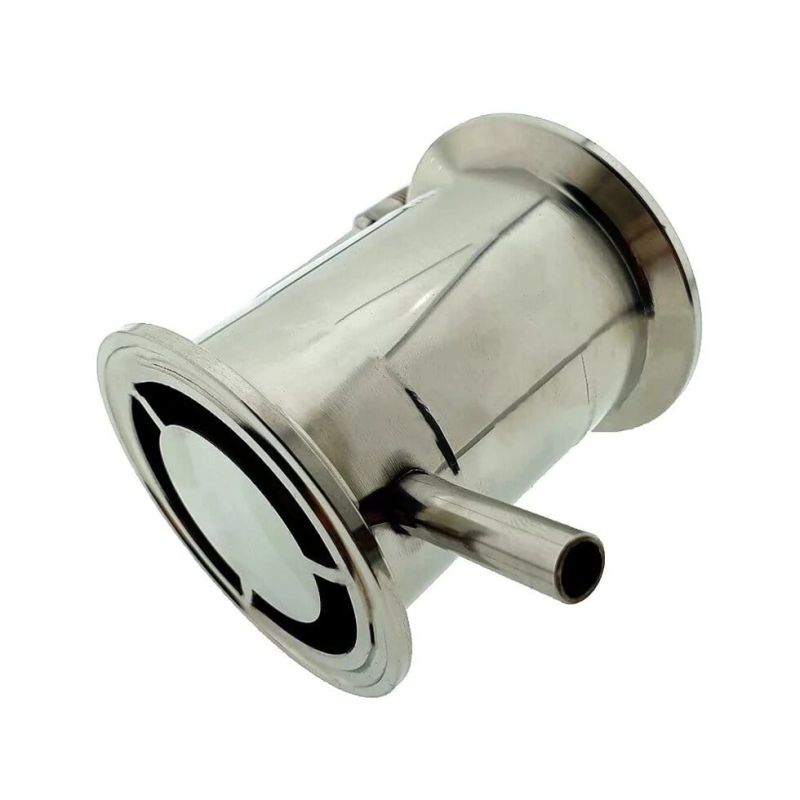

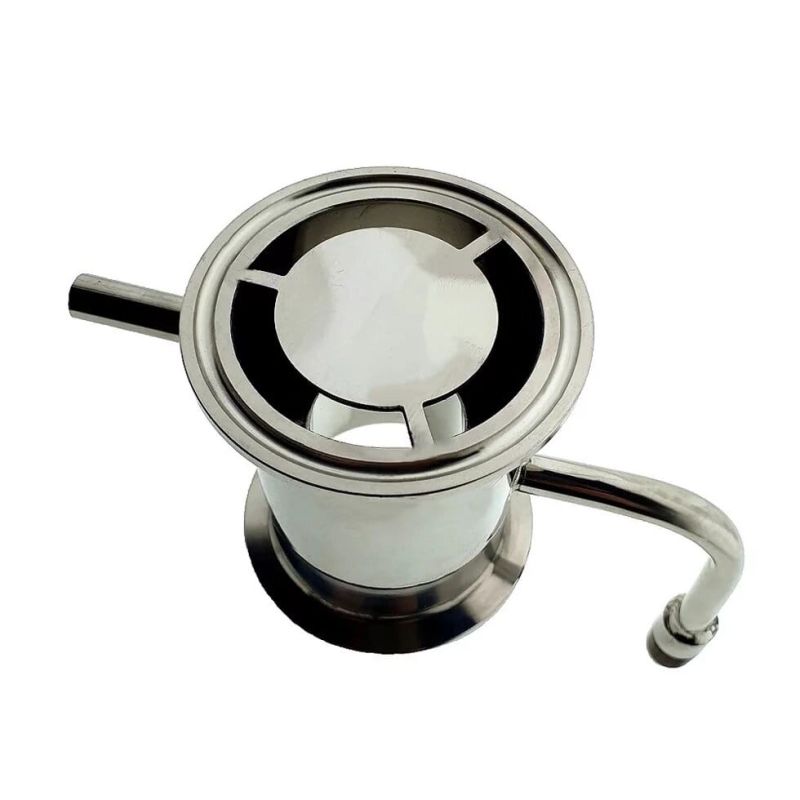

В верхней части на узле отбора расположен "грибок". Это элемент конструкции, позволяющий стекать флегме в чашку в узле. Таким образом, повышается КПД как при отборе тела, так и эффективность и скорость при отборе хвостов. Диаметр узла 40 мм, сужение в узле 25 мм.

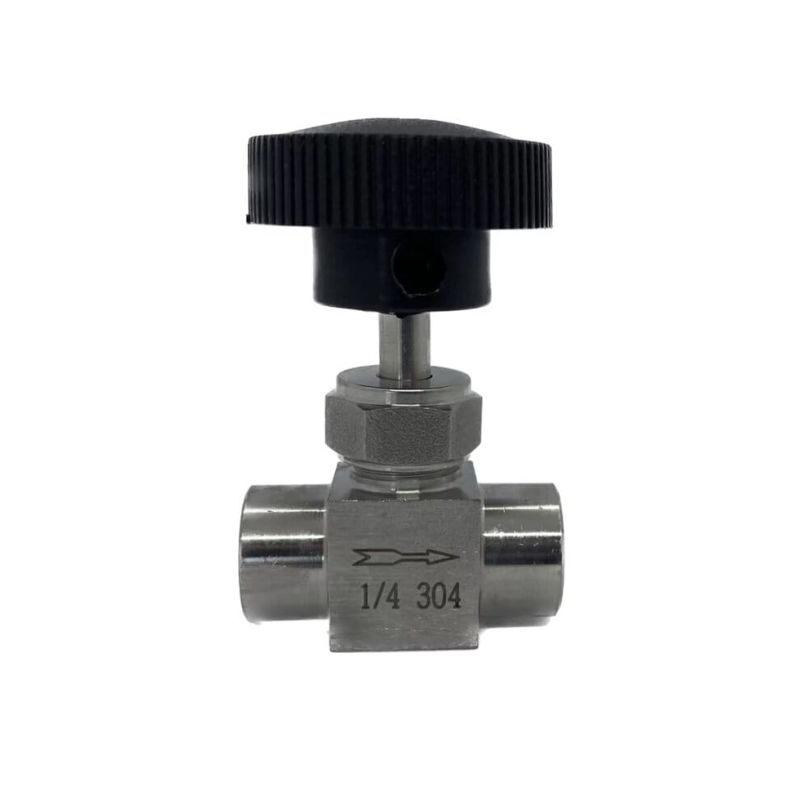

В комплекте качественный игольчатый кран из нержавеющей пищевой стали (не магнитится). Причем соединяется кран с узлом и доохладителем с помощью резьбового соединения ¼", а это жесткая фиксация всех элементов, и, соответственно, удобство регулировки, надежность во время эксплуатации и универсальность крана (многим, наверное, знакомы узлы на силиконовых трубках , с не удобными кранами на гайках, трубки сползают, крат болтается, нервов добавляется).

Устройство узла отбора не сложное, но грамотное исполнение и проработанная конструкция дает удивительный эффект и упрощает процесс.

Подходит для всех комплектующих Ø 1.5 дюйма.

Подходит для большинства оборудования как украинских, так и китайских производителей.

Чем лучше такая схема дистилляции:

Улучшает качество дистиллята;

Позволяет контролировать скорость отбора;

Позволяет контролировать градус продукта;

Не требовательна к перепадам источника нагрева, давлению воды;

Позволяет получать как дистиллят, так и ректификат.

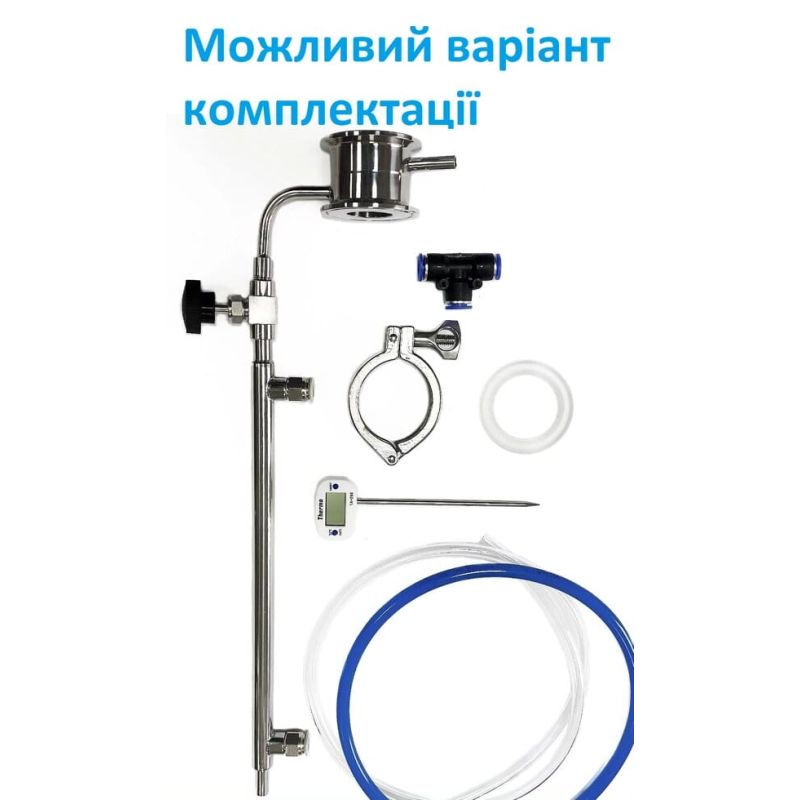

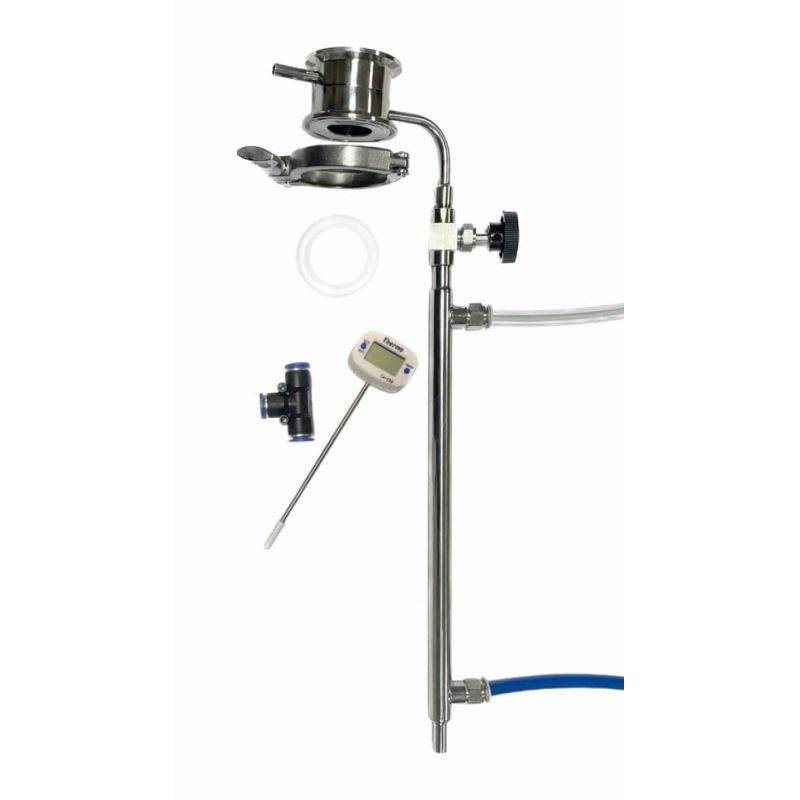

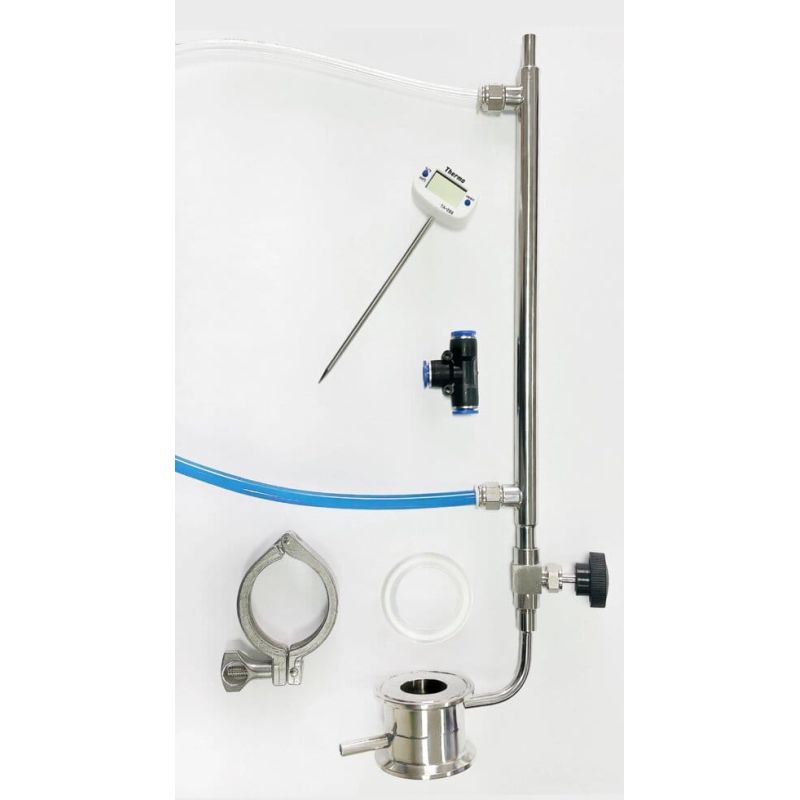

Комплектация:

Узел отбора универсальный 1.5" кламп (род. резьба, гильза для термометра) – 1 шт;

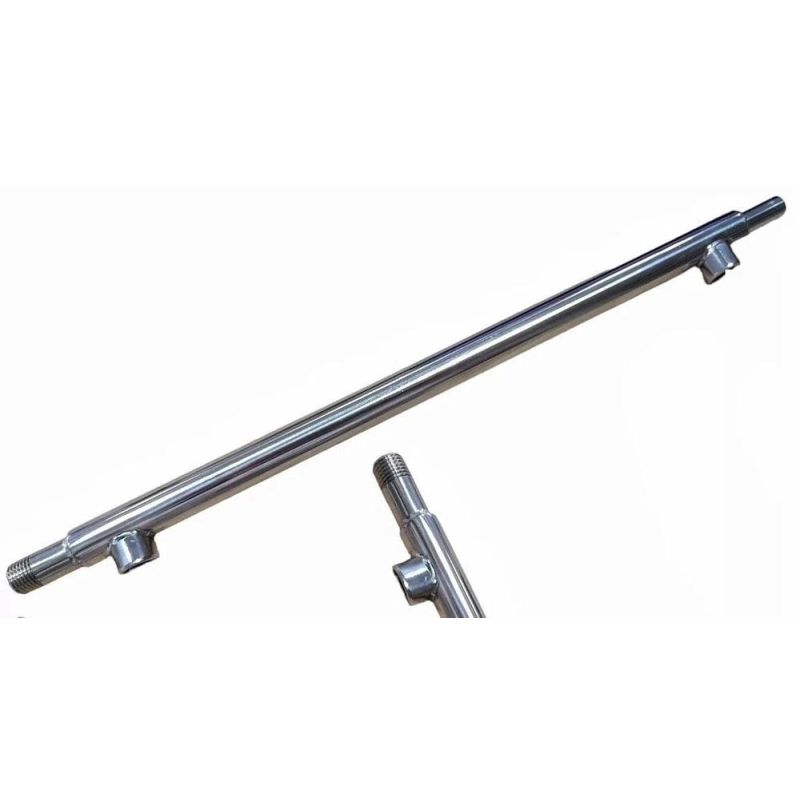

Доохладитель прямоточный 10-16 с резьбой ¼" L 350 мм. - 1 шт;
Игольчатый кран нержавеющий прямой прямой тонкой регулировки ДУ8 резьба внутренне-внутреннее ¼ AISI 304 - 1 шт.

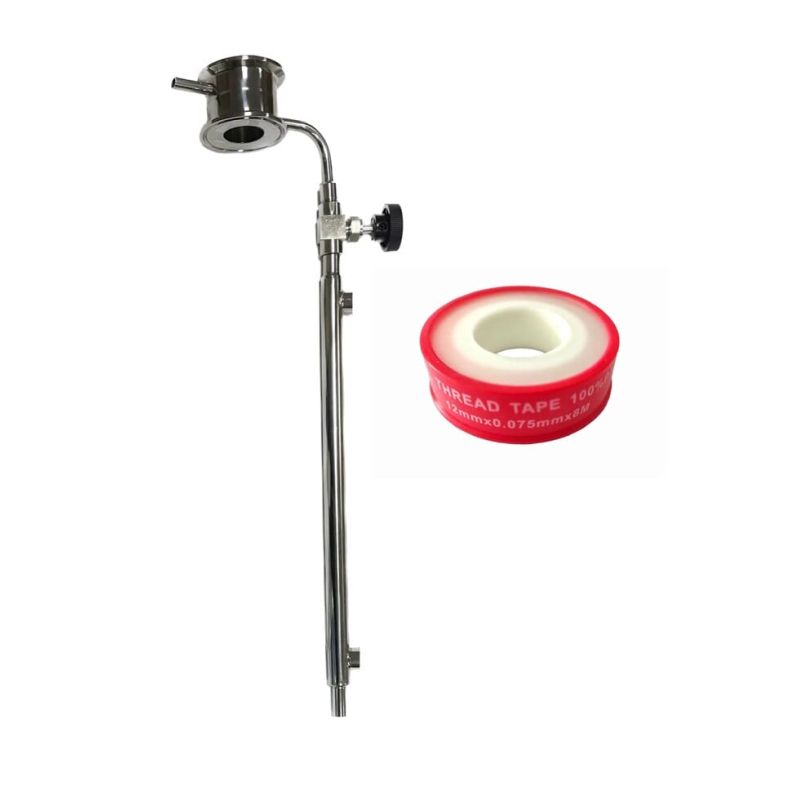

Лента-фум

Комплектуется набор охладителем рубашечного типа, длиной 350 мм.

Изделие сделано из пищевой нержавеющей стали марки AISI 304.

Прокладки – пищевой медицинский силикон.
