Терморегулятор механічний Castle Black M 5.16, чорний
-
Наступний
Терморегулятор електронний Castle Е 31.116, білий
Код товару:
103203298
Бренд:
- 0.000
- Колір:айворі
- Країна виробник:Castle
- Напруга живлення:220 В/50 Гц
- Дисплей:-
- Вага, кг:0,2
- Захист корпусу:клас IP20
- Країна виробник:Китай
- Максимальна потужність навантаження, Вт:3600
- Датчики:температури підлоги, довжиною 3 м
- Розміри (Д×Ш×В), мм:86х86х80
- Споживана потужність, Вт:5
- Показати всі характеристики

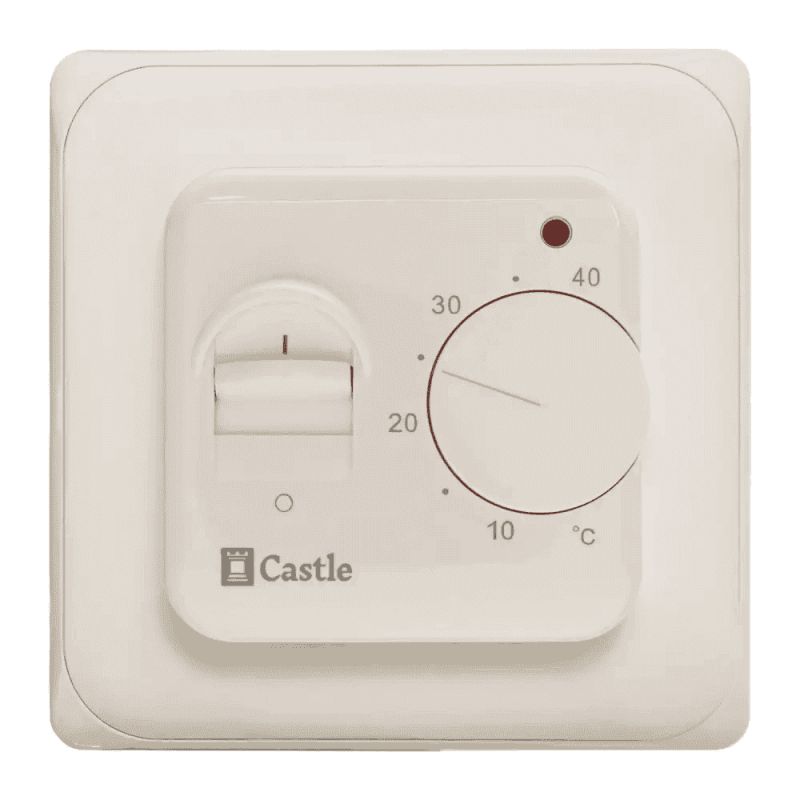

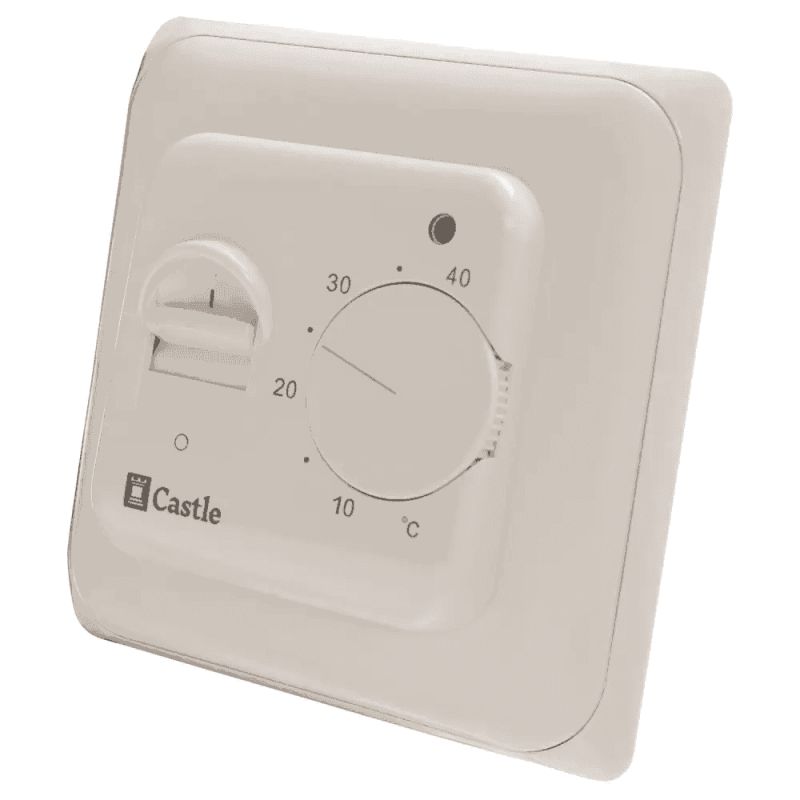

Терморегулятор механічний Castle Ivory M 5.16 призначений для електричного нагрівального кабелю або гріючої плівки. За відсутності датчика терморегулятор не працюватиме. Терморегулятор Castle Ivory M 5.16 призначений для монтажу у стандартну монтажну коробку.
Характеристики термостату Castle Ivory M 5.16:
- Тумблер увімк./вимк. (червоний світлодіод), без функції програмування.
- Вбудований монтаж.
- Має розміри: 86 х 86 х 80 мм.
- Максимальне навантаження: 16 А.
- Потужність: 5 Вт.
- Напруга живлення: 220 В, 50 Гц.
- Діапазон регулювання температури: +5...+40°C.
- Укомплектований датчиком підлоги, завдовжки: 3 м.
- Коли увімкнено нагрівання світлодіод горить червоним.
- Захист корпусу: IP20.
- Виробник: Китай.
Призначення та встановлення терморегулятора Castle Ivory M 5.16.
Терморегулятор призначений для стандартного прихованого монтажу у стінній коробці діаметром 65 мм. Рекомендований для встановлення з будь-якими системами електричного обігріву (резистивні кабелі та мати, ІЧ плівки тощо) потужністю не більше 3000Вт/220В.
- Визначте місце встановлення терморегулятора.
- Висота встановлення 0,3... 1,2 м від підлоги.
- Уникайте потрапляння прямих сонячних променів на терморегулятор.
- Підготуйте отвір діаметром 68 мм та глибиною 60 мм тильній стороні терморегулятора у стіні.
- Потім установіть монтажну коробку у стіну та закріпіть її.
- Підведіть проводи живлення, монтажні кінці нагрівальної секції, датчика температури підлоги до монтажної коробки в гофротрубках.
- Переведіть клавішу вимикача в положення вимкнути «0».
- Короткочасно подайте напругу на дроти живлення, індикатором фази визначте фазний провід, позначте його.
- Вимкніть живлення 220 В.
- Приєднайте дроти до клем терморегулятора згідно зі схемою на тильній стороні терморегулятора.
- Закріпіть терморегулятор у монтажній коробці.
- Подайте напругу на терморегулятор.
Початкове налаштування термостата Castle M 5.16:
Увімкнення терморегулятора.
- Поверніть регулятор температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення Вкл. «1». Поверніть ручку регулятора температури за годинниковою стрілкою, засвітиться світлодіод, що означає увімкнений стан терморегулятора. Поворот регулятора температури проти годинникової стрілки зменшує температуру, за годинниковою – збільшує.
Вимкнення терморегулятора.
- Поверніть регулятор температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення Вимк. «0».
Догляд за терморегулятором.
- Терморегулятор вимагає до себе уважного і дбайливого ставлення. Не допускайте грубого механічного впливу до виробу, так само як і контакту з кислотами, лугами, розчинниками. Це може призвести до погіршення вигляду виробу. Утримуйте терморегулятор у чистоті, не допускайте потрапляння забруднень, рідин, комах у вироби.
Розгорнути
Згорнути
| Колір | айворі |
| Країна виробник | Castle |
| Напруга живлення | 220 В/50 Гц |
| Призначення | Для електричної теплої підлоги |
| Рекомендована висота установки | 0,3... 1,2 м від підлоги |
| Тип | Терморегулятор механічний |
| Дисплей | - |
| Вага, кг | 0,2 |
| Захист корпусу | клас IP20 |
| Країна виробник | Китай |
| Максимальна потужність навантаження, Вт | 3600 |
| Максимальна сила струму, А | 16 |
| Регулювання температури | +5...+40°C |
| Тип монтажу | вбудований |
| Датчики | температури підлоги, довжиною 3 м |
| Розміри (Д×Ш×В), мм | 86х86х80 |
| Споживана потужність, Вт | 5 |
